Wie beeinflusst der Kontaktwiderstand die Leistungsfähigkeit von stationären Schaltanlagen?

Hallo! Als Lieferant fester Schaltanlagen habe ich aus erster Hand gesehen, wie der Kontaktwiderstand einen enormen Einfluss auf die Leistung dieser wichtigen Geräte haben kann. In diesem Blog werde ich erläutern, was Kontaktwiderstand ist, wie er sich auf feste Schaltanlagen auswirkt und warum er für Sie wichtig ist.

Was ist Kontaktwiderstand?

Beginnen wir mit den Grundlagen. Der Kontaktwiderstand ist der Widerstand, der an der Stelle auftritt, an der sich zwei Leiter treffen. Bei ortsfesten Schaltanlagen sind damit in der Regel die Kontaktstellen zwischen den Schaltkontakten und den Sammelschienen oder anderen elektrischen Bauteilen gemeint. Es wird durch verschiedene Faktoren verursacht, wie die Oberflächenrauheit der Kontakte, das Vorhandensein von Oxiden oder anderen Verunreinigungen und den an der Kontaktschnittstelle ausgeübten Druck.

Wenn Strom durch diese Kontaktstellen fließt, verursacht der Kontaktwiderstand einen Spannungsabfall. Dieser Spannungsabfall führt zu einem Leistungsverlust, der als Wärme abgegeben wird. Und hier kann es problematisch werden.

Wie sich der Kontaktwiderstand auf fest installierte Schaltanlagen auswirkt

1. Wärmeerzeugung

Eine der offensichtlichsten Auswirkungen des Kontaktwiderstands ist die Wärmeerzeugung. Wie ich bereits erwähnt habe, wird die Verlustleistung aufgrund des Kontaktwiderstands als Wärme abgegeben. Bei einem zu hohen Übergangswiderstand kann es zu einer übermäßigen Hitzeentwicklung an den Kontaktstellen kommen. Dies kann zu einer ganzen Reihe von Problemen führen, wie zum Beispiel:

• Wärmeausdehnung: Durch die Hitze können sich die Kontakte und andere Bauteile ausdehnen. Dies kann mit der Zeit zu mechanischer Belastung und sogar zu Schäden an der Schaltanlage führen. Beispielsweise kann die Ausdehnung dazu führen, dass die Kontakte nicht richtig ausgerichtet sind, was den Kontaktwiderstand weiter erhöhen kann.
• Schmelzen von Kontakten: Im Extremfall kann die Hitze so groß sein, dass die Kontakte schmelzen. Dies kann zum Totalausfall der Schaltanlage führen, was natürlich ein großes Problem für jedes elektrische System darstellt.

2. Reduzierte Effizienz

Der Kontaktwiderstand verringert auch die Effizienz der festen Schaltanlage. Wenn an den Kontaktstellen Leistung in Form von Wärme verloren geht, steht für die vorgesehene elektrische Last weniger Leistung zur Verfügung. Dies kann zu einem höheren Energieverbrauch und erhöhten Betriebskosten führen. Bei industriellen Anwendungen, bei denen große Mengen an Strom verbraucht werden, kann bereits eine geringfügige Erhöhung des Kontaktwiderstands im Laufe der Zeit zu erheblichen Energieverlusten führen.

3. Spannungsinstabilität

Der durch Kontaktwiderstände verursachte Spannungsabfall kann auch zu Spannungsinstabilität im elektrischen System führen. Wenn der Spannungsabfall zu groß ist, kann es zu Schwankungen in der der Last zugeführten Spannung kommen. Dies kann die Leistung der an die Schaltanlage angeschlossenen elektrischen Geräte beeinträchtigen und zu Fehlfunktionen oder sogar Schäden führen. Beispielsweise funktionieren empfindliche elektronische Geräte möglicherweise nicht richtig, wenn die Spannung nicht innerhalb eines bestimmten Bereichs liegt.

4. Erhöhter Wartungsbedarf

Ein hoher Kontaktwiderstand kann auch den Wartungsbedarf fester Schaltanlagen erhöhen. Die durch Kontaktwiderstände verursachte Hitze und mechanische Belastung können den Verschleiß der Kontakte und anderer Komponenten beschleunigen. Dies bedeutet, dass die Schaltanlage häufiger überprüft und gewartet werden muss, um ihren ordnungsgemäßen Betrieb sicherzustellen. Regelmäßige Wartung kann zeitaufwändig und kostspielig sein, daher liegt es im Interesse aller, den Kontaktwiderstand so gering wie möglich zu halten.

Faktoren, die den Kontaktwiderstand beeinflussen

Nachdem wir nun wissen, wie sich der Kontaktwiderstand auf feste Schaltanlagen auswirkt, werfen wir einen Blick auf einige der Faktoren, die ihn beeinflussen können.

1. Kontaktmaterial

Das für die Kontakte verwendete Material spielt eine große Rolle bei der Bestimmung des Kontaktwiderstands. Einige Materialien wie Kupfer und Silber haben einen geringen spezifischen Widerstand und sind gute Stromleiter. Außerdem verfügen sie über eine gute Korrosionsbeständigkeit, was dazu beiträgt, die Kontaktflächen sauber zu halten und den Übergangswiderstand zu verringern. Andererseits können Materialien mit hohem spezifischem Widerstand oder schlechter Korrosionsbeständigkeit den Kontaktwiderstand erhöhen.

2. Zustand der Kontaktoberfläche

Auch der Zustand der Kontaktflächen ist wichtig. Wenn die Oberflächen rau oder mit Oxiden, Schmutz oder anderen Substanzen verunreinigt sind, ist der Übergangswiderstand höher. Deshalb ist es wichtig, die Kontaktflächen sauber und glatt zu halten. Regelmäßige Reinigung und Wartung können dazu beitragen, die Ansammlung von Verunreinigungen zu verhindern und den Übergangswiderstand zu verringern.

3. Kontaktdruck

Der an der Kontaktschnittstelle ausgeübte Druck beeinflusst auch den Kontaktwiderstand. Ein höherer Kontaktdruck führt im Allgemeinen zu einem geringeren Kontaktwiderstand, da er die Kontaktfläche zwischen den Leitern vergrößert. Ein zu hoher Druck kann jedoch zu mechanischen Schäden an den Kontakten führen. Daher ist es wichtig, die richtige Balance zu finden.

4. Umgebungsbedingungen

Auch die Umgebungsbedingungen können einen Einfluss auf den Kontaktwiderstand haben. Beispielsweise kann es durch hohe Luftfeuchtigkeit zu Korrosion der Kontaktflächen kommen, wodurch sich der Kontaktwiderstand erhöht. Ebenso können hohe Temperaturen zu Wärmeausdehnungen und anderen Veränderungen führen, die sich auf den Kontaktwiderstand auswirken können. Es ist wichtig, diese Umgebungsfaktoren bei der Installation und dem Betrieb fester Schaltanlagen zu berücksichtigen.

So minimieren Sie den Kontaktwiderstand

Als Lieferant fester Schaltanlagen weiß ich, wie wichtig es ist, den Kontaktwiderstand zu minimieren. Hier sind einige Tipps, die Ihnen dabei helfen:

1. Wählen Sie das richtige Kontaktmaterial

Wie ich bereits erwähnt habe, hat das Kontaktmaterial einen großen Einfluss auf den Kontaktwiderstand. Achten Sie darauf, ein Material mit niedrigem Widerstand und guter Korrosionsbeständigkeit zu wählen. Kupfer und Silber sind beliebte Optionen für Kontakte in Schaltanlagen, da sie eine hervorragende elektrische Leitfähigkeit und Haltbarkeit bieten.

2. Halten Sie die Kontaktflächen sauber

Um die Ansammlung von Verunreinigungen zu verhindern, ist eine regelmäßige Reinigung der Kontaktflächen unerlässlich. Zur Reinigung der Kontakte können Sie ein geeignetes Reinigungsmittel und eine weiche Bürste verwenden. Befolgen Sie unbedingt die Empfehlungen des Herstellers zur Reinigung und Wartung.

3. Stellen Sie den richtigen Kontaktdruck sicher

Stellen Sie sicher, dass der Anpressdruck im empfohlenen Bereich liegt. Dies kann erreicht werden, indem bei der Installation der Schaltanlage die richtigen Anzugsdrehmomente verwendet werden. Bei zu geringem Anpressdruck ist der Kontaktwiderstand höher. Ist er zu hoch, kann es zu mechanischen Schäden an den Kontakten kommen.

4. Überwachen und warten Sie die Schaltanlage

Regelmäßige Überwachung und Wartung der festen Schaltanlage kann dazu beitragen, Probleme mit dem Kontaktwiderstand frühzeitig zu erkennen und zu beheben. Mit Werkzeugen wie Wärmebildkameras können Sie Hotspots an den Kontaktpunkten erkennen, die auf einen hohen Kontaktwiderstand hinweisen können. Wenn Sie Probleme bemerken, ergreifen Sie so schnell wie möglich Korrekturmaßnahmen.

Die Bedeutung eines niedrigen Kontaktwiderstands in verschiedenen Anwendungen

1. Industrielle Anwendungen

In industriellen Umgebungen werden ortsfeste Schaltanlagen zur Steuerung und Verteilung großer Mengen elektrischer Energie eingesetzt. Bei diesen Anwendungen ist ein geringer Kontaktwiderstand von entscheidender Bedeutung, um den effizienten Betrieb des elektrischen Systems sicherzustellen. Hohe Übergangswiderstände können zu erheblichen Energieverlusten führen, die die Betriebskosten erhöhen können. Es kann auch zu Spannungsinstabilitäten kommen, die die Leistung von Industrieanlagen beeinträchtigen können.

2. Gewerbegebäude

In Gewerbegebäuden werden ortsfeste Schaltanlagen zur Stromversorgung verschiedener elektrischer Systeme wie Beleuchtung, Heizungs-, Lüftungs- und Klimatechnik (HLK) und Aufzüge eingesetzt. Um den zuverlässigen Betrieb dieser Systeme zu gewährleisten, ist ein geringer Kontaktwiderstand wichtig. Ein hoher Kontaktwiderstand kann zu Überhitzung und anderen Problemen führen, die zu Geräteausfällen und Ausfallzeiten führen können.

3. Erneuerbare Energiesysteme

Auch Systeme für erneuerbare Energien wie Solar- und Windkraftanlagen sind zur Steuerung und Verteilung von Strom auf ortsfeste Schaltanlagen angewiesen. In diesen Systemen ist ein geringer Kontaktwiderstand unerlässlich, um die Effizienz der Stromerzeugung und -übertragung zu maximieren. Hohe Übergangswiderstände können zu Leistungsverlusten führen, die die Gesamtleistung des erneuerbaren Energiesystems verringern können.

Verwandte Produkte

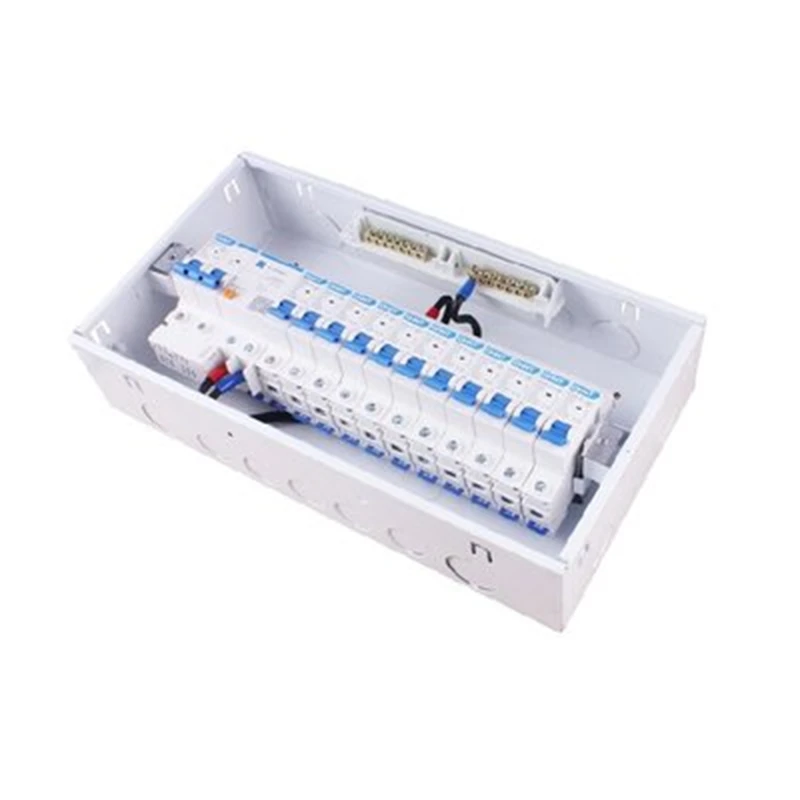

Wenn Sie an anderen Arten von Stromverteilungsgeräten interessiert sind, schauen Sie sich unsere anAusfahrbare Schaltanlage,Niederspannungsschaltanlage, UndEnergiespeicherschrank. Diese Produkte sind auf die unterschiedlichen Anforderungen verschiedener Anwendungen ausgelegt und können in Verbindung mit fest installierten Schaltanlagen eine umfassende Stromverteilungslösung bieten.

Abschluss

Der Kontaktwiderstand ist ein kritischer Faktor, der einen erheblichen Einfluss auf die Leistung fester Schaltanlagen haben kann. Wenn Sie verstehen, was Kontaktwiderstand ist, wie er sich auf Schaltanlagen auswirkt und wie Sie ihn minimieren können, können Sie den effizienten und zuverlässigen Betrieb Ihres elektrischen Systems sicherstellen. Wenn Sie Fragen haben oder weitere Informationen zu unseren festen Schaltanlagen oder anderen Stromverteilungsprodukten benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die richtige Lösung für Ihre Bedürfnisse zu finden. Lassen Sie uns ein Gespräch über Ihre Beschaffungsanforderungen beginnen und sehen, wie wir zusammenarbeiten können, um Ihre Ziele zu erreichen.

Referenzen

• Electrical Power Distribution Handbook von Dugan, McGranaghan und Beaty
• Handbuch der elektrischen Kontakte, von Holm
• IEEE-Standards für Schaltanlagen
